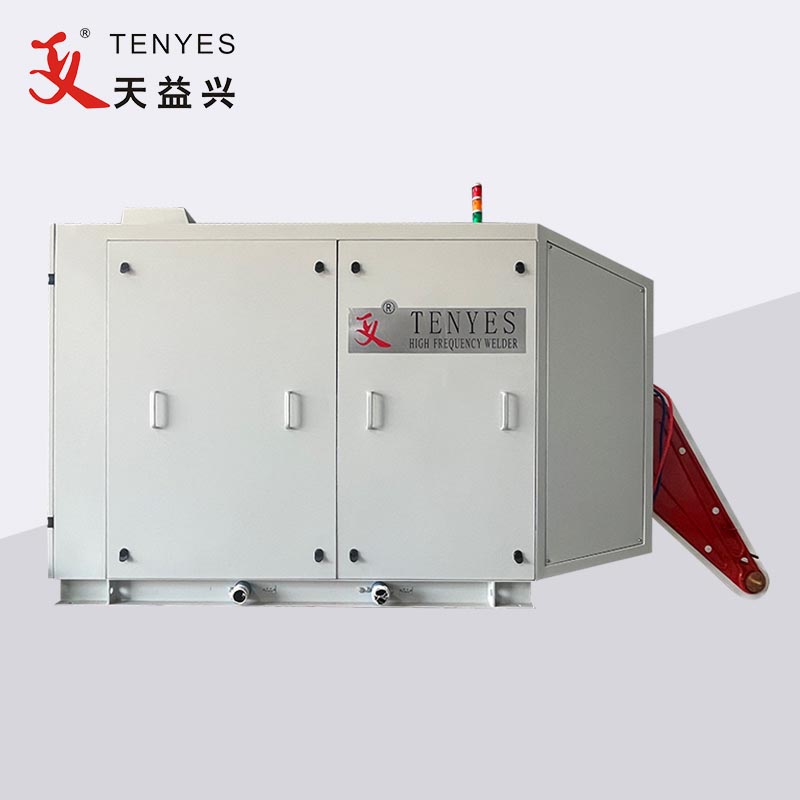

SiC-MOSFET Solid State högfrekvent rörsvetsare

I takt med att tekniken förbättrades, använde högfrekvenssvetsaren nyligen tredje generationens halvledarmaterial som kallas SiC-MOSFET.

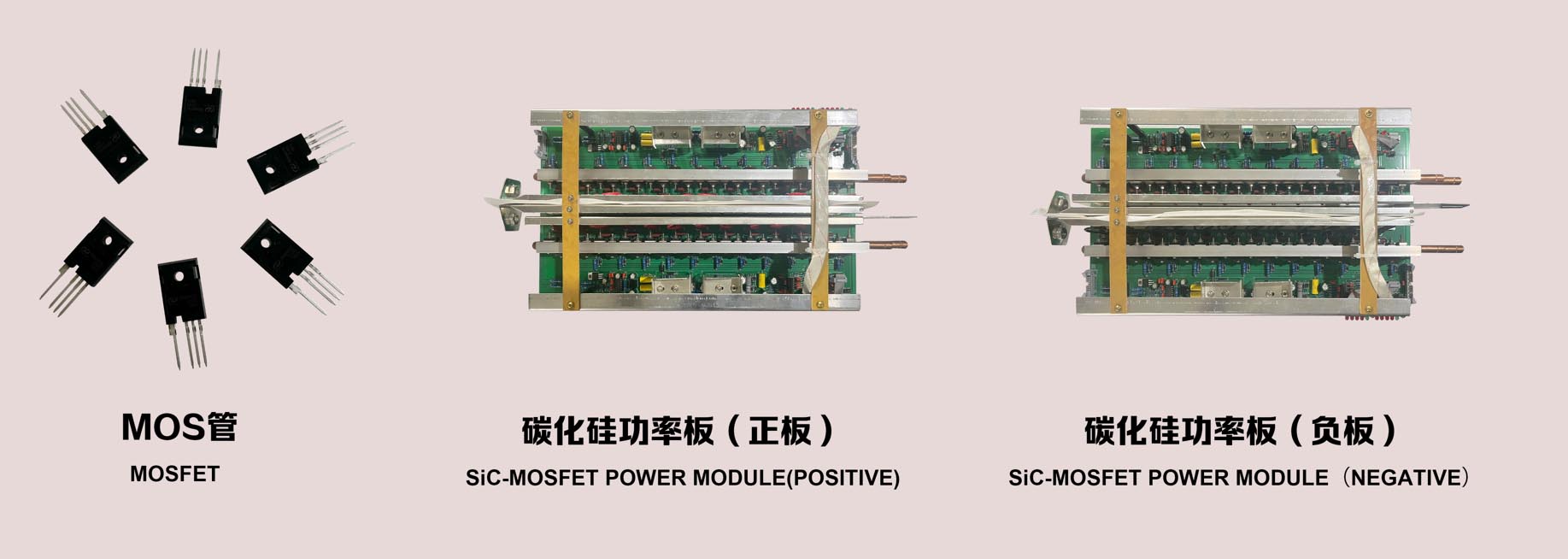

Tredje generationens halvledarmaterial SiC-MOSFET-prestandaegenskaper

1. Beständighet mot hög temperatur och högt tryck: SiC har ett brett bandgap cirka 3 gånger så stort som Si, så det kan realisera kraftenheter som kan fungera stabilt även under höga temperaturer. Isoleringsnedbrytningsfältstyrkan för SiC är 10 gånger den för Si, så det är möjligt att tillverka högspänningsenheter med en högre dopningskoncentration och ett tunnare filmtjockleksdriftlager jämfört med Si-anordningar.

2. Enhetsminiatyrisering och lättvikt: Kiselkarbidenheter har högre värmeledningsförmåga och effekttäthet, vilket kan förenkla värmeavledningssystemet, för att uppnå enhetsminiatyrisering och lättvikt.

3. Låg förlust och hög frekvens: Arbetsfrekvensen för kiselkarbidenheter kan nå 10 gånger den för kiselbaserade enheter, och effektiviteten minskar inte med ökningen av arbetsfrekvensen, vilket kan minska energiförlusten med nästan 50%; Samtidigt, på grund av ökningen av frekvensen, minskar volymen av perifera komponenter såsom induktans och transformatorer, och volymen och andra komponenters kostnader efter systemets sammansättning minskas.

SiC-MOSFET Solid State högfrekventa rörsvetsfördelar

1,60 % lägre förlust än Si-MOSFET-enheter, svetsväxelriktarens effektivitet ökar med mer än 10 %, svetseffektiviteten ökar med mer än 5 %.

2.Single SiC-MOSFET effekttäthet är stor, monterad kvantitet reduceras i enlighet därmed, vilket direkt minskar felpunkter och extern elektromagnetisk strålning, och förbättrar tillförlitligheten hos växelriktarens kraftenhet.

3.SiC-MOSFET tål högre spänning än original Si-MOSFET, svetsar DC-märkspänningen har ökats i enlighet därmed under förutsättningen att säkerställa säkerhet (280VDC för parallellresonanssvetsare och 500VDC för serieresonanssvets). Effektfaktor för nätsidan ≥ 0,94 .

4. Ny SiC-MOSFET-enhetsförlust är endast 40% av Si-MOSFET, under vissa kylningsförhållanden kan växlingsfrekvensen vara högre, serieresonans Si-MOSFET-svetsare antar frekvensfördubblingsteknik, antar SiC-MOSFET kan direkt designa och tillverka upp till 600KHz högfrekvent svetsare.

5. Ny SiC-MOSFET-svets DC-spänning ökar, nätsidans effektfaktor hög, växelström liten, harmonisk ström liten, kundens kostnad för strömförsörjning och distribution reduceras avsevärt, och strömförsörjningseffektiviteten förbättras effektivt.
