Inuti torr transformator Solid State högfrekvenssvetsare

Denna TENYES Inside Dry Transformer Solid State High Frequency Welder är speciellt designad för svetsning av raka sömrör.

Den använder högeffektkomponenter från US IR IRFP460 MOSFET och Tyskland IXYS Company DSEI60-06A snabbåterställningsdiod. Högeffektkondensatorn C och induktorspolen L utgör en parallell överspänningsresonanskrets för strömläge, som inte behöver utgångstransformator. Således förbättrar det inte bara effektiviteten, utan ökar också svetsarens tillförlitlighet.

TENYES SCR inuti torr transformator Solid State högfrekvent svetsare Introduktion

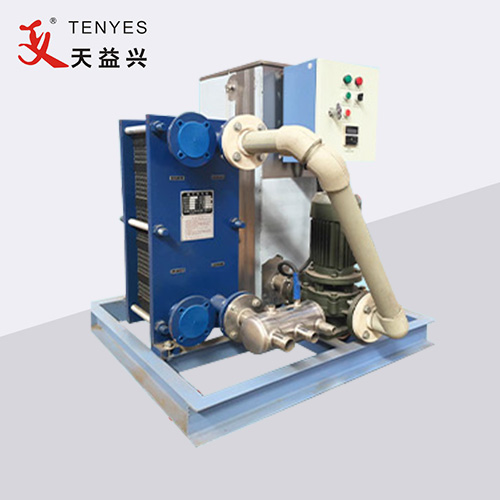

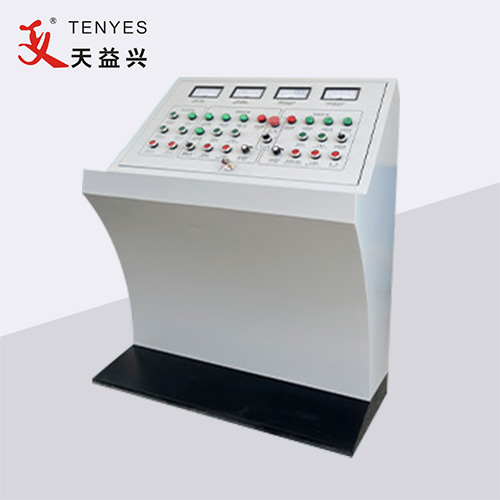

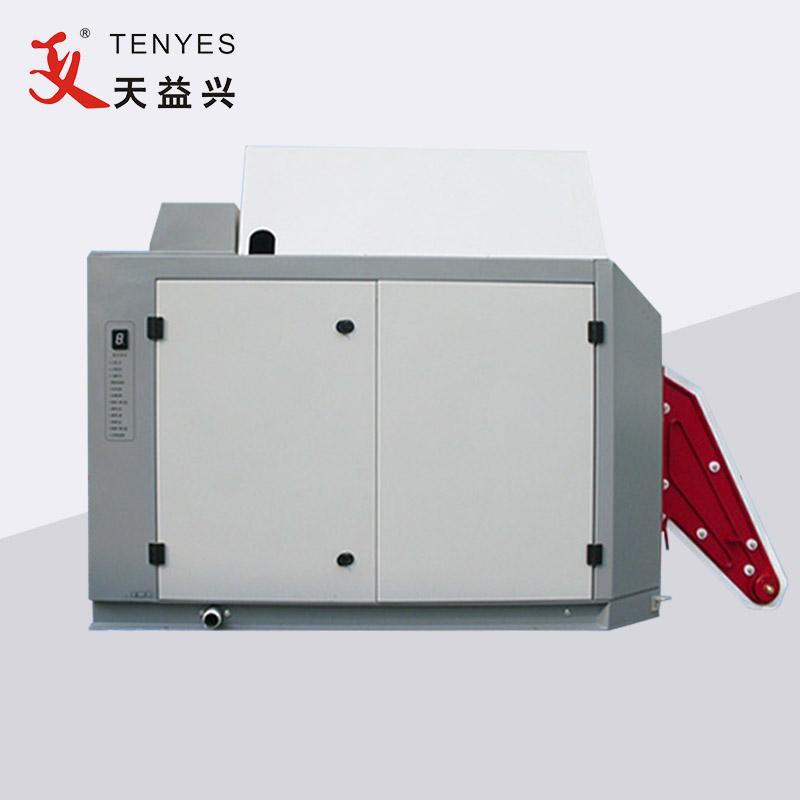

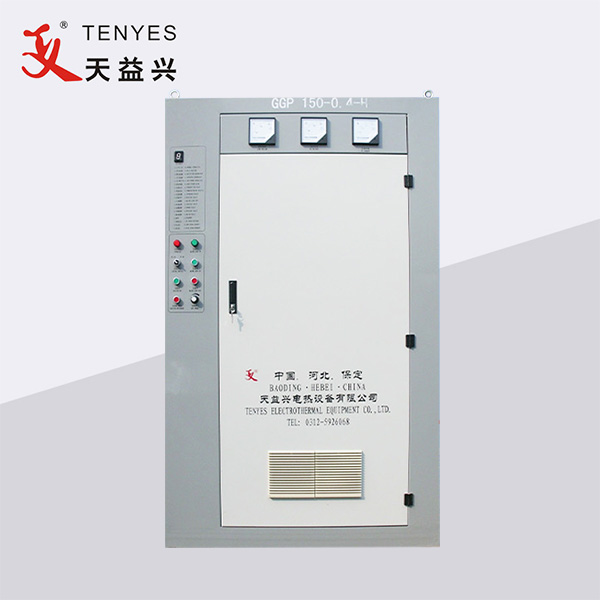

Denna TENYES SCR Inside Dry Transformer Solid State High Frequency Welder är den mest stabila rörsvetsaren, och denna svetsare med 1 års garanti. TENYES SCR Inside Dry Transformer Solid State High Frequency Welder består huvudsakligen av likriktarskåp, inverterskåp (inklusive luftkonditionering), konsol, kylsystem och nedtrappningstransformator. Vi använder traditionell SCR-likriktande teknik. Vi kan tillverka SCR Inside Dry Transformer Solid State High Frequency Welder från 50KW till 1200KW.

TENYES SCR Inside Dry Transformator Solid State högfrekvenssvetsparameter (specifikation)

TENYES SCR inuti torr transformator Solid State högfrekvenssvetsfunktion och tillämpning

Svetsare Användningsområde för SCR Inside Dry Transformer Solid State High Frequency Welder:

Det används främst för svetsning av olika typer av längsgående stålrör som lågkolstål, höghållfast stål, legerat stål, etc.

SCR Inside Dry Transformer Solid State högfrekvenssvetsfunktioner:

1. Ingen högspänning, säker, pålitlig och effektiv.

2. Huvudkomponenterna är internationella kända varumärkesprodukter, såsom: IR, IXYS och Siemens, etc.

3. Dubbel återkopplingsstyrkrets för spänning och ström, stabil reglering, hög precision, liten störning.

4. Effektområdet är steglöst justerbart från 0-100%, med överspänning, överström och andra felskyddssystem.

5. Arbetsstatusdisplayen är digital, operationen är enkel och underhållet är bekvämt.

6. Svetskvaliteten är god och svetsens bredd och värme är enhetliga.

TENYES SCR Insida torr transformator Solid State högfrekvent svetsare Detaljer

Grundprincipen för SCR Inside Dry Transformer Solid State High Frequency Welder: efter att den vanliga trefasiga växelströmmen har trappats ned av transformatorn kommer den in i likriktarskåpet och blir kontinuerligt justerbar likström efter likriktningen, spänningsregleringen och filtreringslänkarna ; Den går sedan in i växelriktarbryggan (huvudströmkomponenten använder en högeffekttransistor MOSFET) och ändras till en högfrekvent ström, som kan användas för induktionsuppvärmning genom att mata belastningstråget. Växelriktaren genom kraftenheten antar en modulär struktur, varje par kraftenheter kan producera mer än 50KW, och antalet kraftenheter som används är olika beroende på utrustningens effekt. Tråget är i form av serieparallell blandad resonans, det finns ingen högspänning och det finns ingen utgångstransformator.
