KLASSIFICERING AV HÖG-FREKVENS STRÖMFÖRSÖRJNING SOLID-STAT

Liksom vakuumrör hög frekvens, även om de grundläggande principerna är likartade. Solid state hög frekvens kan också klassificeras i olika typer enligt olika krav såsom användning, komponenter, effekt och frekvens.

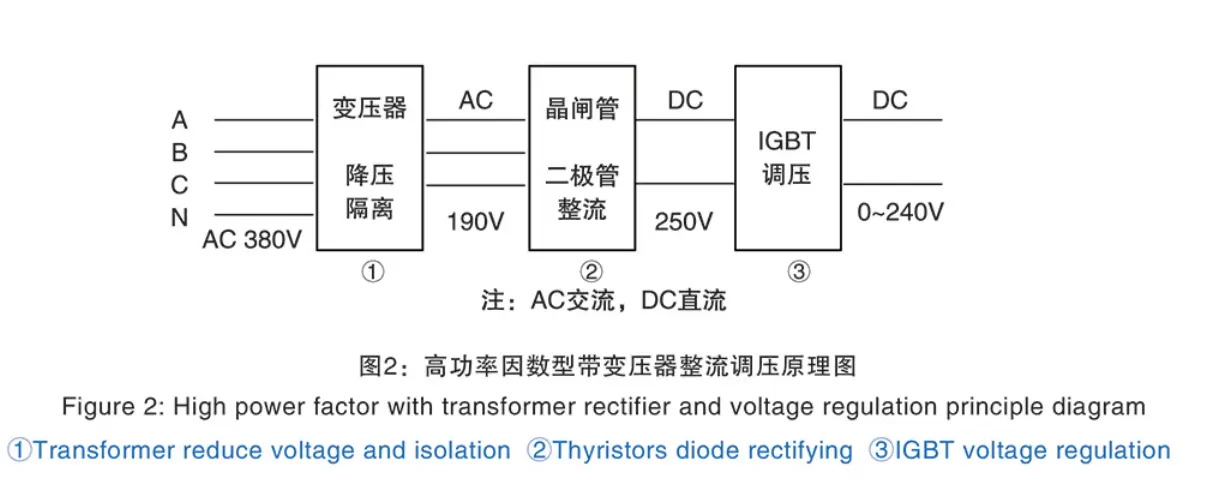

1. Klassificerad genom likriktande spänningsreglering: Tyristorer (SCR) kan användas för att slutföra samtidig likriktning och spänningsreglering, eller använd först diod eller tyristor som likriktar och använd sedan IGBT-regleringsspänning. Använd IGBT reglera spänningen är för att förbättra utrustning faktor.kan spara el och ytterligare förbättra svetskvalitet.

2. Enligt ingångsterminalen har transformator eller inte kan klassificera två typer, om front ingen transformator då normalt efter-back högfrekvensdelen kommer att lägga till högfrekventa transformatorer för att realisera isolering mellan induktor och nät. Om du har ingångstransformatorutrustning så delas extern oljesänkt transformator och torr transformator.

3. Enligt komponenterna som används i växelriktarbryggan finns det lågspännings-MOS(fälteffekttransistor),högspännings-MOS,IGBT(lnsulated Gate Bipolar Transistor) och så vidare. Oavsett om det är högspännings- eller lågspännings-MOS, kan nya SIC-MOS-komponenter istället dem.Också IGBT har högspänningsförluster, lågspännings- och lågspänningsfördelar etc. tål spänning,snabb växlingsfrekvens etc.Det är de nuvarande alternativa komponenterna för normala MOS-komponenter, kan även ersätta IGBT för att bli förstahandsvalet för lågfrekvensutrustning.Sic-komponenter kan användas i alla serier av våra företagsprodukter.och efter många verifieringar på plats.kan kunden välja med tillförsikt.

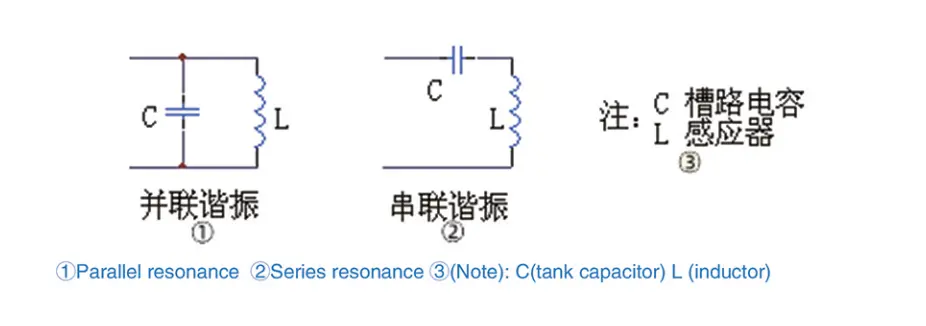

4. Enligt den olika anslutningen av resonanstankkretsen är den uppdelad i två typer: serie och parallell, som visas i följande:

5. Enligt installationsmetoden finns det två typer: separerad svetsare och kompaktsvetsare. Separerad svetsare betyder att likriktare och växelriktare gör två skåp separat. Kompakt svetsare betyder likriktarskåp och växelriktarskåp gör allt-i-ett skåp. Både serier och parallella har separerade svetsare och kompaktsvetsare. Generellt lågeffektutrustning väljer kompaktsvetsare och storeffektutrustning väljer separerad svetsare.

6. På den nuvarande marknaden använder serieresonans normalt högspännings-MOS eller IGBT, och parallellresonans använder lågspännings-MOS.Ingen ingångstransformator för serieresonans men högfrekvenstransformator kommer att behöva läggas efter tillbaka inverterbrygga. För parallell högfrekvent behöver vissa ingångstransformator för nedtrappning och vissa behöver högfrekvent spänningstransformator efter likriktare.

Alla olika typer av högfrekventa kraftkällor har sina egna egenskaper, följande vår företagsutrustning kommer att ha en detaljerad beskrivning.
