Introduktion av tidiga vakuumrör högfrekvent utrustning

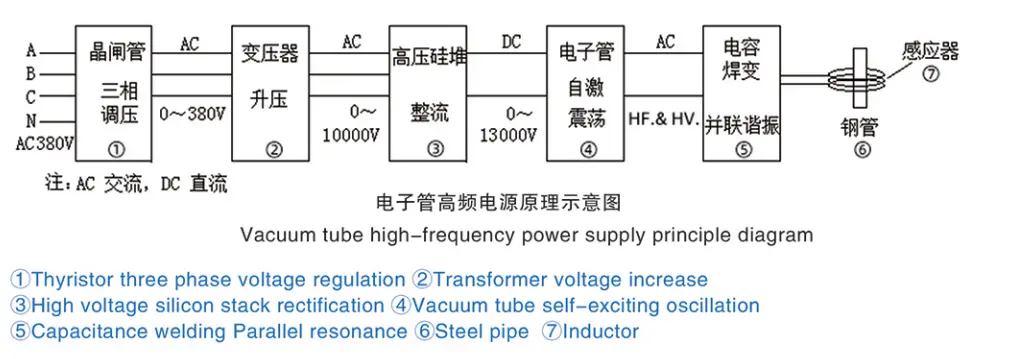

För 20 år sedan var högfrekventa kraftkällor (allmänt kända som "högfrekvensugnar") som användes för svetsning av rör och värmebehandling i Kina huvudsakligen utrustning med elektroniska rör (även kända som "vakuumrör") som de viktigaste inverterarnas komponenter. Grundprincipen visas i följande figur:

Normal industriell AC (tre-fas fyra trådar 380V/50HZ i Kina) omvandlas till justerbar AC som sträcker sig från 0 till 380V (frekvens oförändrad) genom tyristor AC spänningsregulator, och stegas sedan upp till nästan 10000V högspänning (frekvens oförändrad) av en högspänningslikriktare med tusentals högspänningstransformatorer, och sedan spänning DC, och sedan oscillerad av vakuumrör till HF och HV-ström, och sedan genom LC parallellresonans för att förstärka oscillerande ström, och efter spänningsreduktion matning till induktor som används för uppvärmning av stålrör och andra arbetsstycken etc.

Syftet med växelspänningsreglering är att justera in- och uteffekten för att möta arbetskraven, och vid justering måste spänningen också göra spänningen stabil för att säkerställa utrustningens uteffektstabilitet under vissa driftsförhållanden.

På grund av användningen av vakuumrör (högspänning små strömkomponenter), måste spänningen ökas eller kan inte mata ut stor effekt, men samtidigt, för att anpassa sig till induktorns lilla impedans, är det nödvändigt att ytterligare minska spänningen.

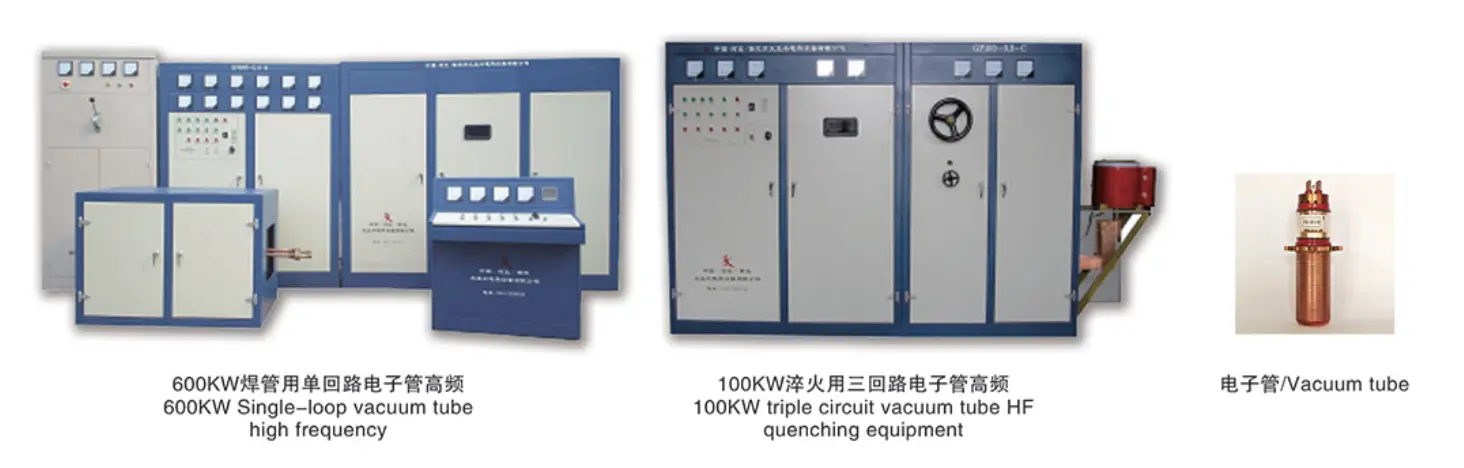

Bilderna nedan är 600KW enkelslinga vakuumrör högfrekvens och 100KW trippelkrets vakuumrör HF-släckningsutrustning.

Inom rörsvetsindustrin finns det fortfarande ett litet antal högfrekventa vakuumrör, medan inom områden som härdning och hårdlödning används högfrekventa vakuumrör fortfarande i stor utsträckning.
