Ny struktur Solid State HF kompaktrörsvetsare

Istället för traditionella separata layouter av likriktarskåp och växelriktarskåp, integrerar denna nya struktur solid state HF kompaktrörsvets de två centrala funktionsenheterna i ett enda kompakt skåp. Denna integration minskar inte bara det totala utrustningens fotavtryck genom att förenkla systemstrukturen utan förkortar också det interna ledningsavståndet mellan de två enheterna, minimerar signalstörningar och förbättrar stabiliteten hos kraftöverföringen under den svetsade rörproduktionsprocessen.

Solid State HF Compact Pipe Welder består normalt av följande delar:

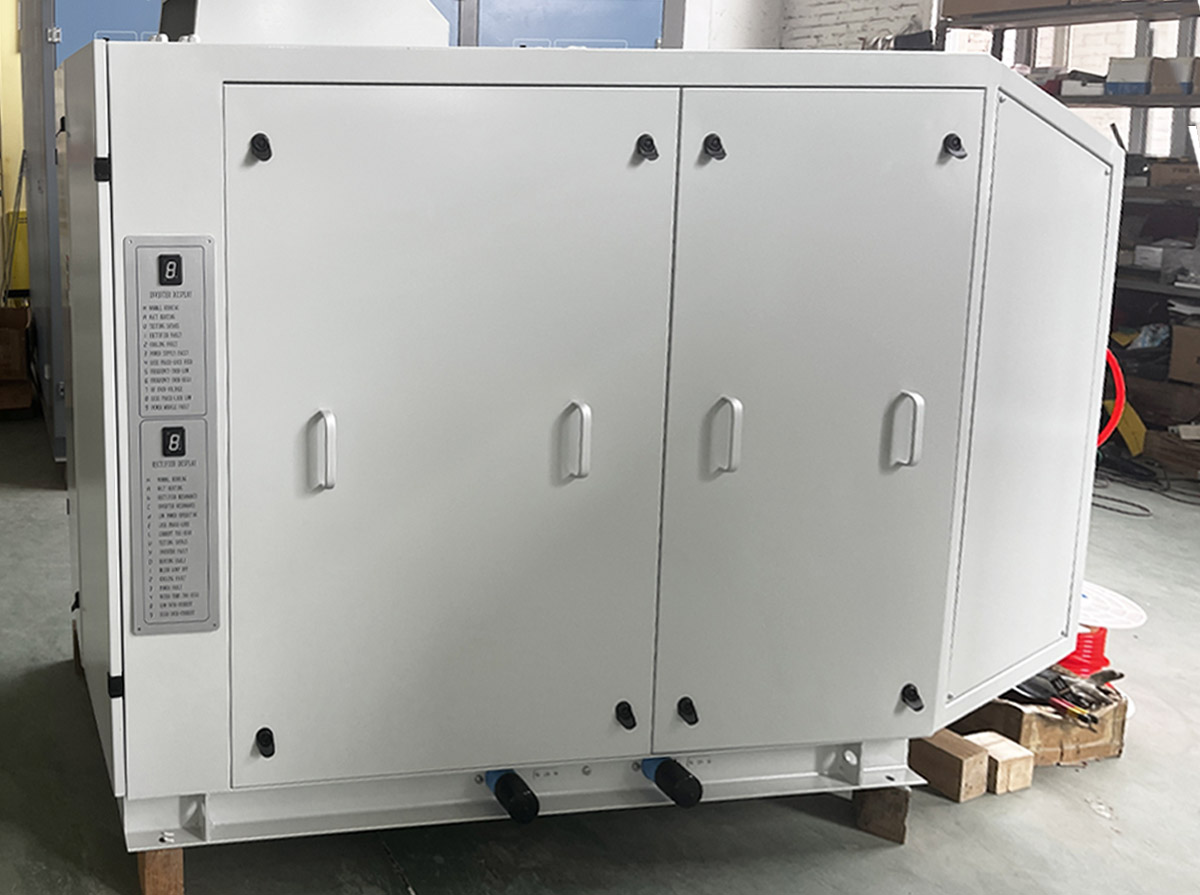

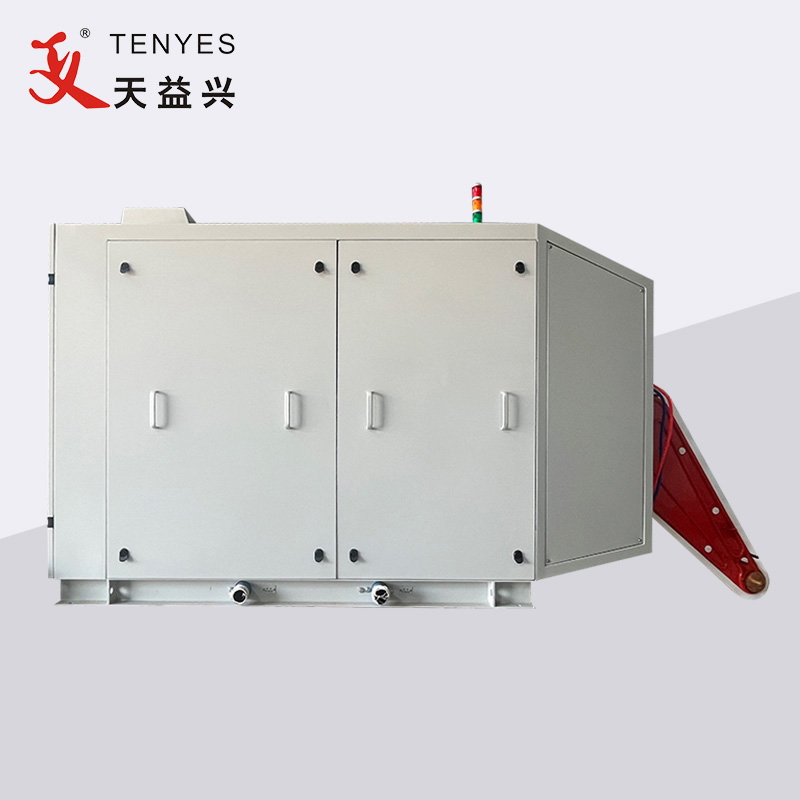

1. Ny struktur Solid State HF Compact Pipe Welder Huvudskåp:

Vi använder denna nya struktur som gör likriktare och växelriktarskåp allt i ett skåp. Den här nya designen kan spara mer utrymme och enkelt för kunder att ansluta kablar. För denna nya struktur designar vi nu från 50Kw till 400Kw. Om fler större kraftsvetsare rekommenderar vi fortfarande att använda en separat typ av rörsvets.

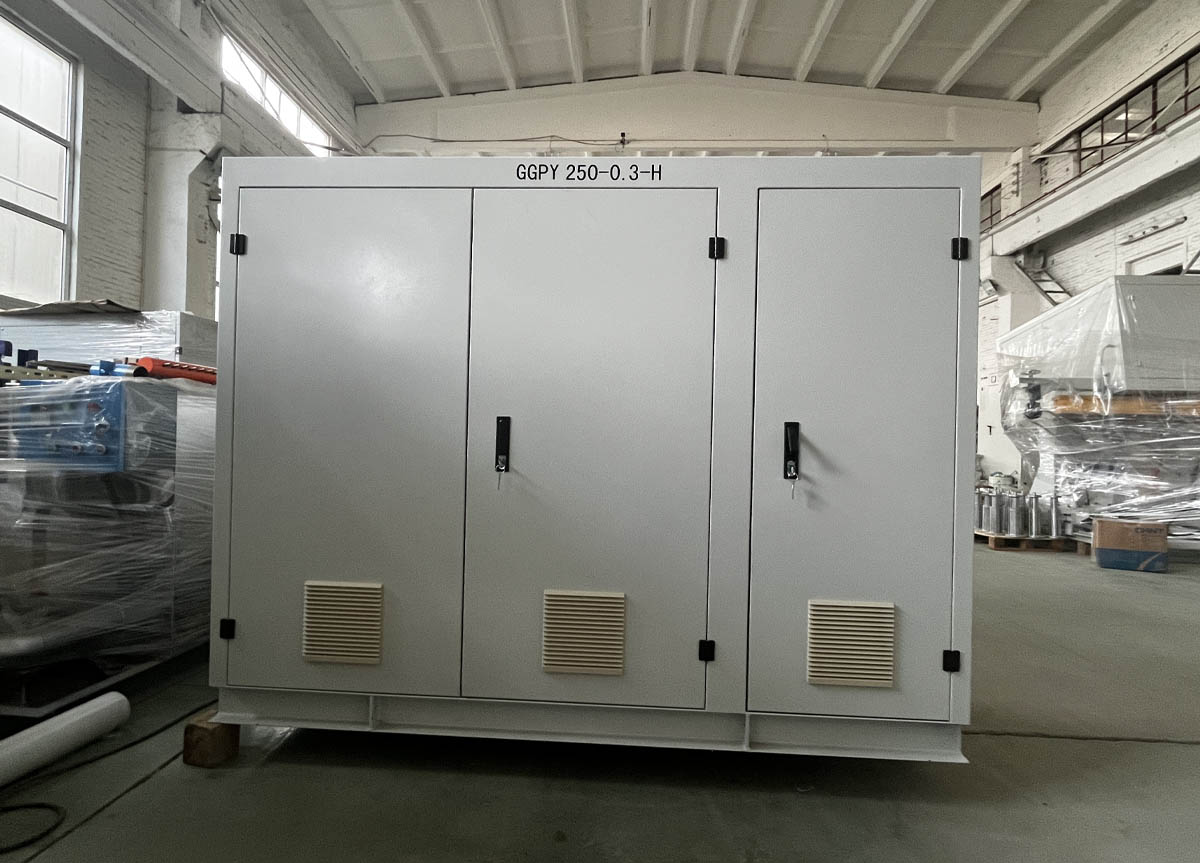

2. Torrt transformatorskåp

Inuti detta torra transformatorskåp utrustade vi med en torr nedtrappningstransformator, som istället för traditionell oljetransformator enkelt kan avsluta leveransen till många länder.

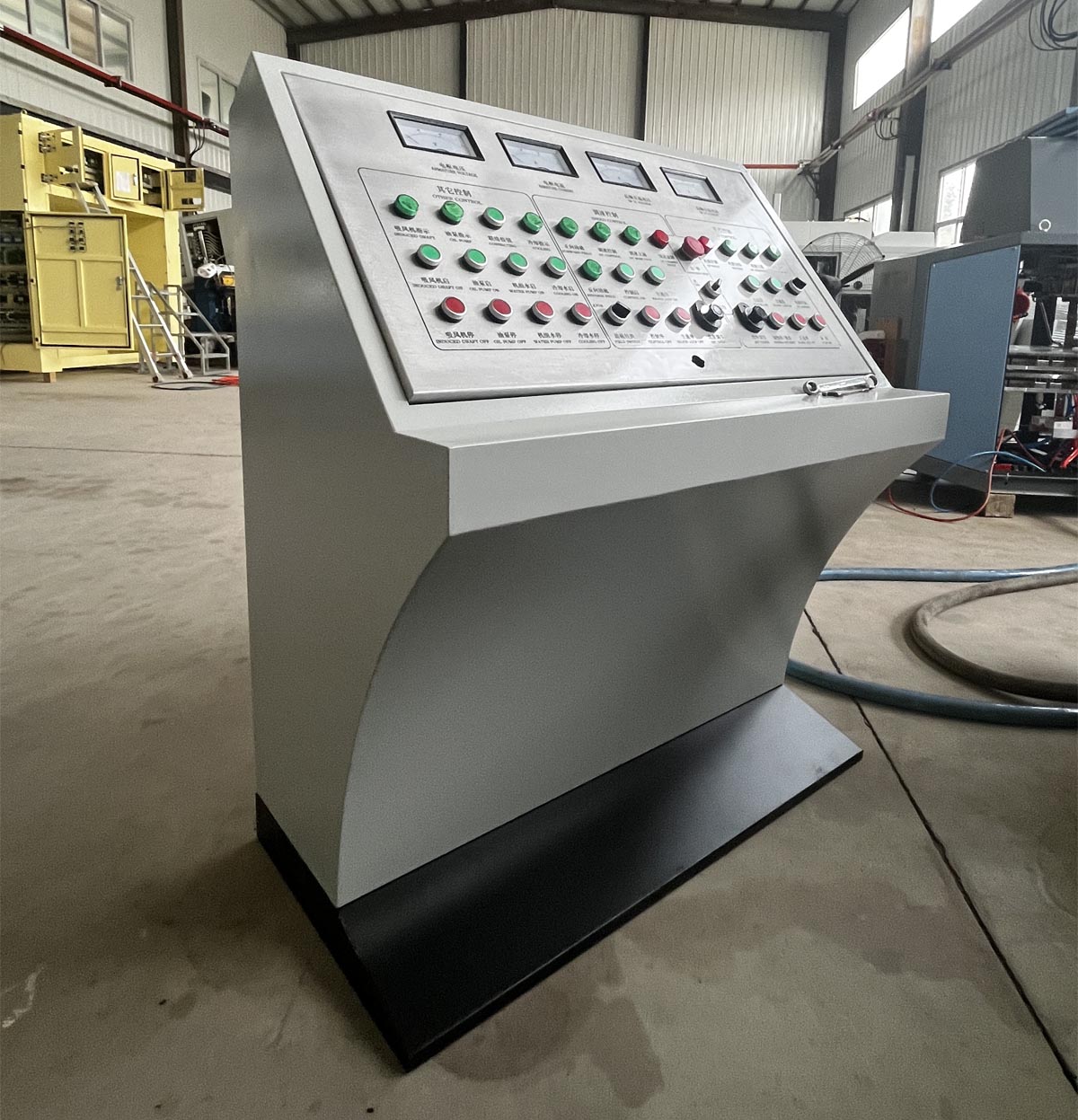

3. Konsol

Central kontrollkonsol kan uppnå fjärrmanövrering av solid state HF kompaktrörsvetsare, hastighetskontrollskåp (förare), vattenkylare, fläktar etc. Utrustning.

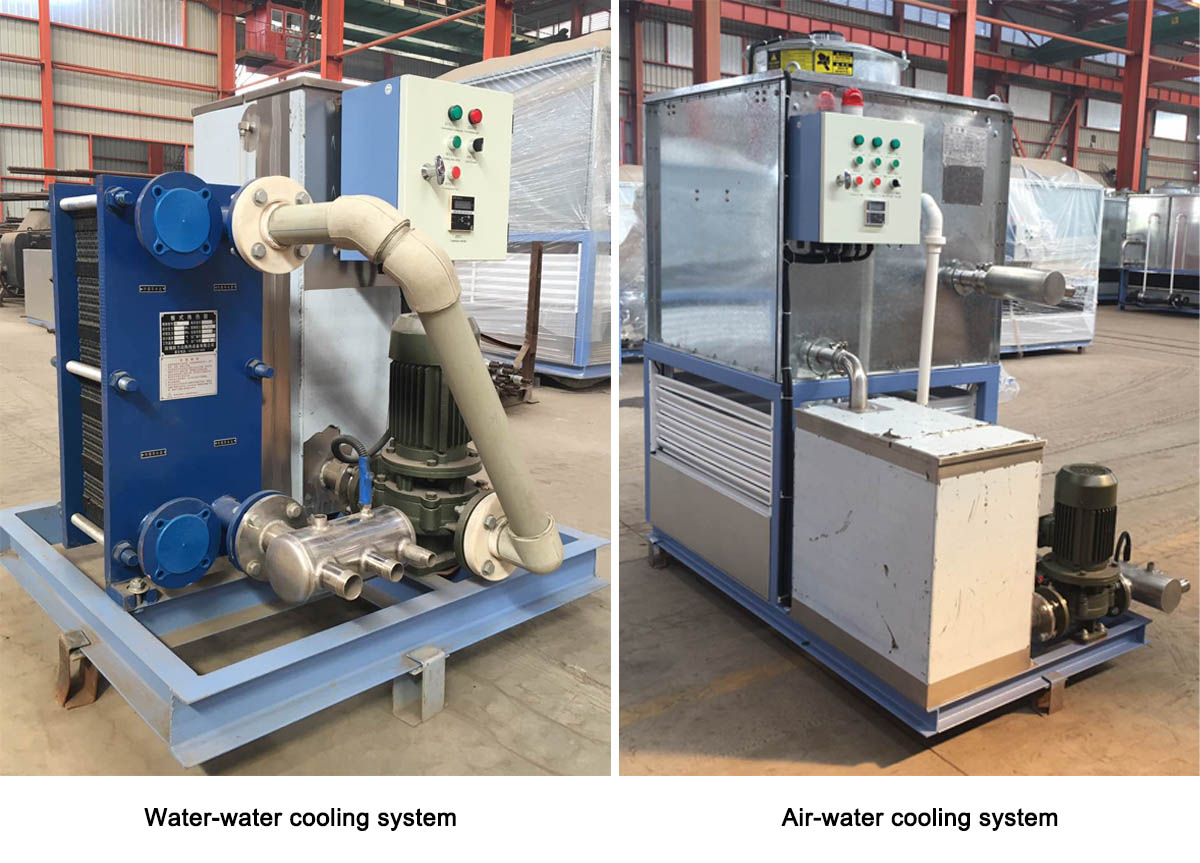

4.kylsystem: vatten-vattenkylningssystem eller luft-vattenkylningssystem valfritt

Kylsystemet för den nya solid state HF kompaktrörsvetsaren används huvudsakligen för intern cirkulation med sluten krets kylning av högfrekventa svetsare och vattenkylda hastighetskontrollskåp (förare). Normalt har två typer: luft-vattenkylningssystem och vatten-vattenkylningssystem. Luft-vattenkylsystemet kan fungera självständigt, och vatten-vattenkylningssystemet måste utrustas med ett kyltorn eller pool. Denna utrustning upptar en liten yta, och inloppsvattentemperaturen för värmekraftförsörjningen kontrolleras effektivt under 40°C för att säkerställa värmeutrustningens långsiktiga stabilitet.
